在目前國產芯片替代加快的背景下，國內半導體市場迎來全新機遇和挑戰。作為串口通訊無線化的重要解決方案，低功耗藍牙轉串口通信芯片CH9140憑借穩定可靠的性能，正逐漸成為工業與消費電子產品行業中的優選器件。英尚代理的藍牙轉串口芯片由沁恒微電子研發，具備藍牙BLE 4.2協議支持，可以實現串口設備與藍牙模塊間的高效數據交換，成功突破有線連接的距離限制。






　　CH9140藍牙轉串口芯片兼容主從一體及從機兩種工作方式，具備極高的系統擴展性。其內置虛擬串口驅動，可讓計算機系統直接的識別藍牙接口為普通串口，兼容大多數串口調試工具及原有串口程序運行，無需額外開發就可以實現無線通訊，保了模塊在各種復雜的應用場景中都能安全可靠地工作，大幅縮短集成開發周期。CH9140藍牙轉串口芯片不僅實現藍牙與串口間的雙向數據傳輸，還集成IO控制、ADC采集等常用外設接口，幫助傳統串口設備快速升級為藍牙智能節點。






　　CH9140系列藍牙轉串口芯片主要用于智能穿戴設備、智能化家居、工業互聯網、數據收集、車輛系統、安防監控設備等諸多領域，為設備無線化、遠程監控系統及智能控制系統提供高質量的底層硬件支持。不論是用于產品原型開發還是規模化量產，藍牙轉串口芯片均能夠幫助開發者快速完成串口設備的藍牙功能擴展，推動終端連接向無線化、智能化系統演進。

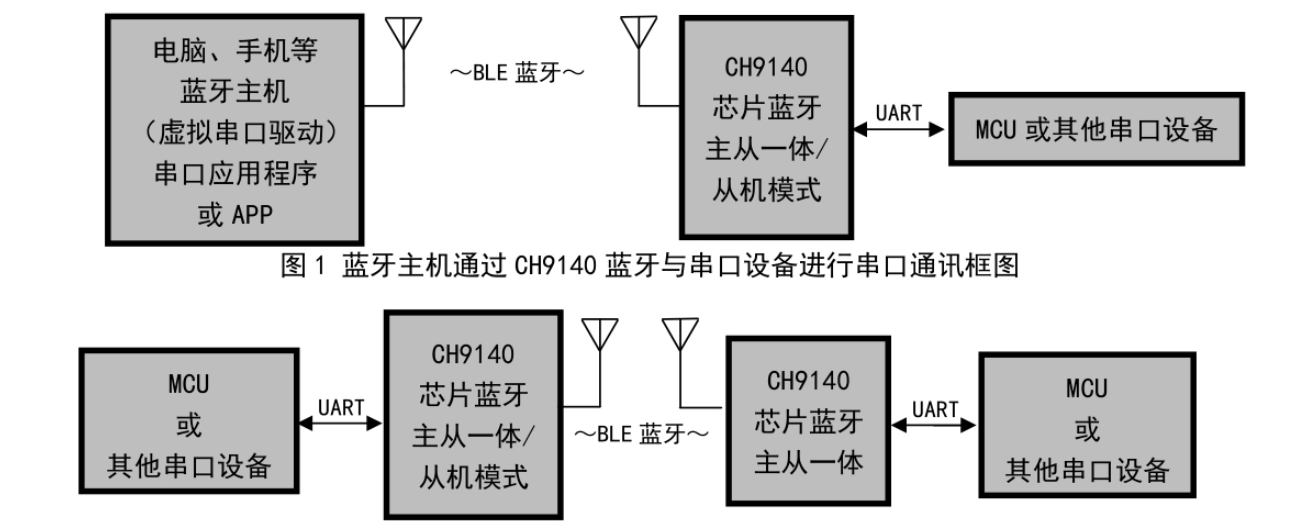

　　3、下圖為CH9140藍牙轉串口芯片一些應用解決方案框圖：








　　①可以支持Windows/Linux/Android/iOS等系統藍牙主機連接



　　②可以支持硬件設備參數



　　③傳輸距離100米



　　④發射功率8檔可調節



　　⑤掉電睡眠電流0.3uA



　　⑥可以支持3.3V和2.5V工作標準電壓



　　⑦異步傳輸串口最高通訊設備波特率1Mbps



　　⑧串口可以支持MODEM聯絡數據信號RTS、DTR、DCD、RI、DSR、CTS



　　⑨可以支持收集芯片電源電壓參數



　　⑩32K時鐘源可選外部晶振

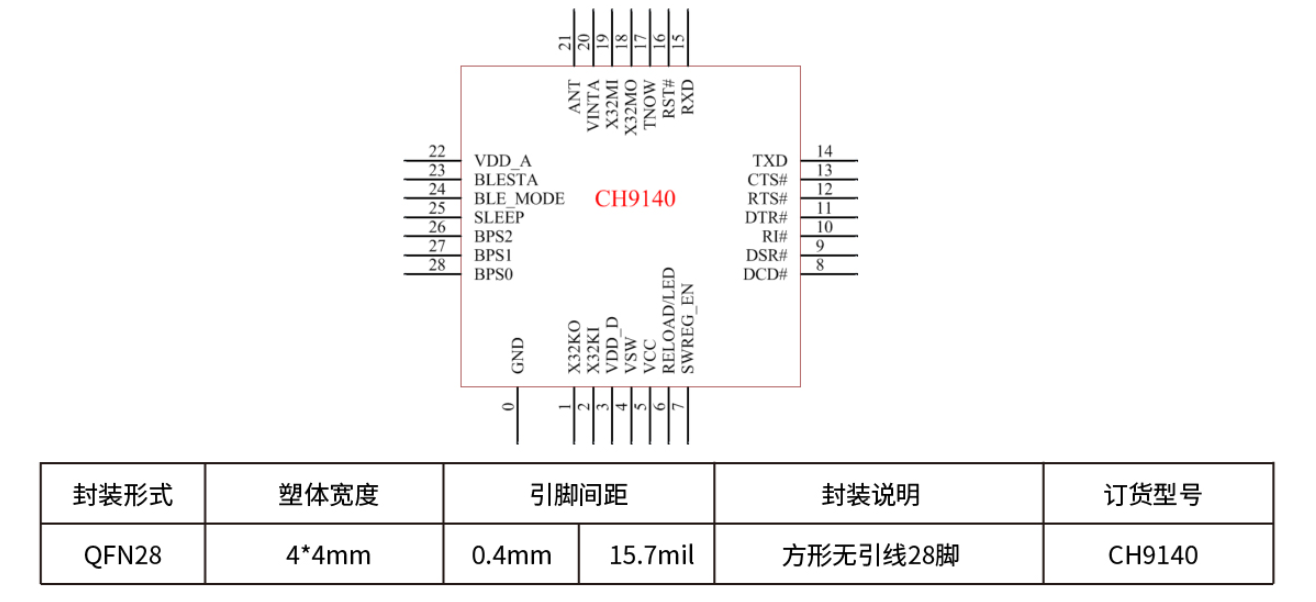

　　5、CH9140藍牙轉串口芯片封裝形式：
